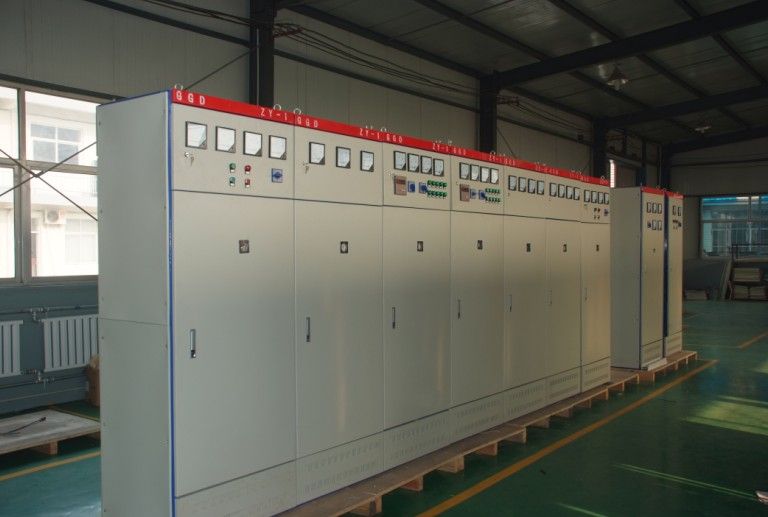

GGD低压固定式成套开关设备



---

        GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户在交流50Hz,额定工作电压380V额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转化，分配与控制之用。

        1.标准规范：

        GGD型交流低压配电柜IEC439<<低压成套开关设备和控制设备>>， GB7251.1-2005，《低压成套开关设备》等标准。

        2.产品特点：

        ①GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成。构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量；

        ②通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现予生产。既缩短了生产制造周期，也提高了工作效率；

        ③ GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔。当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自上而下形成一个自然通风道，达到散热的目的；

        ④GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸使整柜美观大方、面目一新；

        5柜门运转轴式活动铰接与构架相通，安装、拆卸方便，门的拆边均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级；

        ⑥装有电器元件的仪表门用多股软铜线与构架相接地。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路；

        ⑦柜体表面采用静电喷涂，附着力强、质感好、整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境；

        ⑧柜体的顶盖在需要时可拆除，便与现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运；

        ⑨柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。

        3.应用范围：

        GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

        4.技术参数：



序 号	产品型号	额定电压（V）	额定电流(A)		额定短路开断电流（KA）*	额定短时耐受电流（KA）	额定峰值耐受电流（KA）
1	GGD1	380	A	1000	15	15	30
			B	600(630)
			C	400
2	GGD2	380	A	1500(1600)	30	30	63
			B	1000
			C
3	GGD3	380	A	3150	50	50	105
			B	2500
			C	2000



---
