玻璃钢管道



---

一、产品特点
（1）耐腐蚀性能好，使用寿命长
        玻璃钢管道可以抵抗各种酸、碱、盐、有机溶剂及海水、污水等化学介质的长期侵蚀。可以根据不同的介质类别和使用温度选择不同性能的管道。
（2）优良的力学性能
        玻璃钢管道比重小（1.8~2.1g/㎝3）强度高（≥300MPa），其比强度远大于钢管和铸铁管，由于在管壁中间层加入树脂砂浆，大大提高了管道刚度，适应在各种土壤环境及海底铺设。
（3）水力学性能优
        玻璃钢管道内表面十分光滑、摩擦阻力小（n≤0.0084），能明显减少沿程压力损失、增大流量，在相同流量的情况下，可以选用较小的管径或功率较小的输送泵，从而降低了工程初期投资、节约能耗（降低运行成本）。
（4）可设计性好，适应范围广
        可以通过改变选材、缠绕角和铺层的设计以适应不同的工作压力、介质、刚度（或埋设深度）要求，从而制成不同压力等级和特殊性能的玻璃钢管道。
（5）防污，无毒
        光滑的内壁不结垢、不滋生藻类等微生物，对水质无二次污染。通过选用食品级树脂制作的管道可以用于输送饮用水。
（6）接头少，密封性好
        玻璃钢管道单根长度一般为12米，采用双“O”型密封圈承插连接，每个接口均可试压，密封可靠。
（7）重量轻，易于运输、安装
        玻璃钢夹砂管道重量仅占同规格、同长度球墨铸铁管的1/4，水泥管道的1/10。运输装卸方便，安装效率高、成本低。
二、产品规格
（1）直径：DN300㎜-DN4000㎜

（2）压力等级：0.25 MPa 、0.6 MPa、 1.0 MPa、 1.6 MPa 、2.0 MPa 、2.5MPa

（3）单根长度： 3 m、6 m、9 m、12m     （4）刚度等级：2500N/㎡、5000 N/㎡、10000 N/㎡

注：也可按用户要求生产其它压力等级、刚度等级和长度规格的管道。

三、主要原材料
（1）树脂：可以根据不同的使用要求选用不同性能的树脂

（2）连续玻璃纤维

（3）石英砂

（4）玻璃纤维毡等

四、主要成型工艺
        我公司采用国际先进水平的计算机控制连续玻璃纤维缠绕成型工艺，按设计程序在芯模上依次制作内衬层、内结构层、树脂砂浆层、外结构层、外保护层，并通过远红外线烤板进行热处理，固化后按标准进行水压试验。

五、连接方式
        双“O”型密封圈承插连接、单“O”型密封圈承插连接、对接及承插粘接、法兰连接等

六、产品检验标准
        制作及验收执行AWWA-C950、JC/T838-1998 及CJ/T3079－1998标准

七、主要应用领域
        （1）饮用水输送管  （2）污水收集及输送管道、中水回用管  （3）市政给排水管道   （4）海水输送管及其它各种埋地管道等

八、玻璃钢管道类型

8.1玻璃钢工艺管道

        FRP工艺管道之所以享有显著节能的美誉，其特点表现在n≤0.0084，由于内壁光滑，  其流体输送压头损失小，因此，同一种流量可以选用较小管径或较小功率的输送泵。用于长距离输送，大口径管道还可以降低安装费，缩减保温费，在冰冻介质下，管道不会被冻裂；取消防腐费、免除大修费，延长使用寿命；耐蚀：在纵横交错、纲罗棋布环境下，可根据介质的要求选择不同的耐腐蚀管道；耐压：按工艺要求的压力，设计，制造管道和管件，以工艺要求的1.5倍数压力进行充压试验；耐热：耐低温为负70℃，耐高温为250℃ ；绝缘性能好，改良后可消除静电；阻燃性好，改良后可自熄、阻燃、拒燃；透明性能好，改良后可呈五颜六色；保温性能好，改良后可降低热传导能力；无毒：可用于饮用水的输送。

---

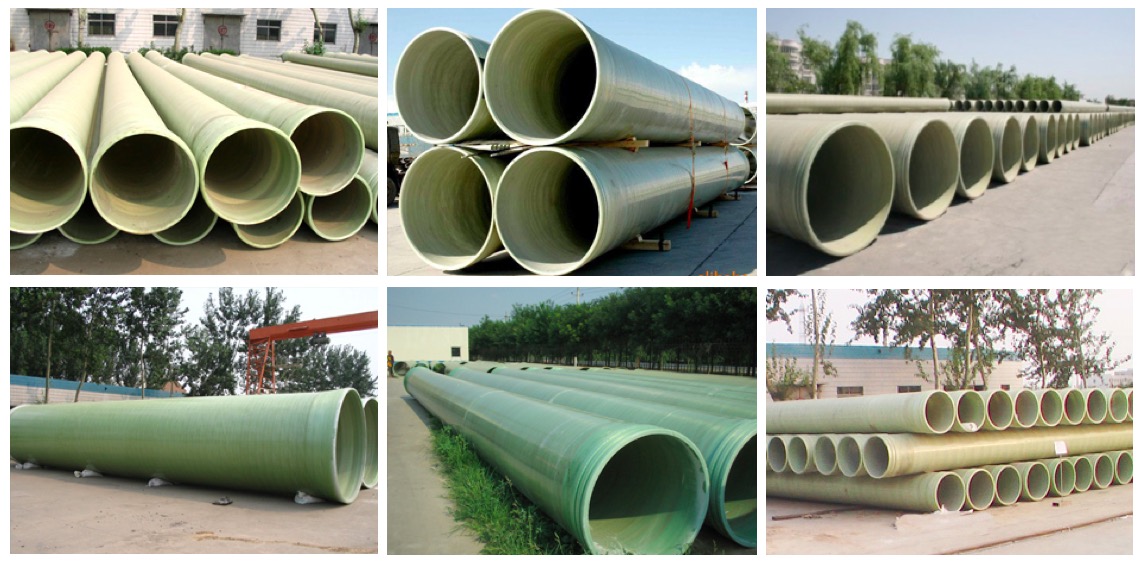

8.2玻璃钢夹砂管

        玻璃钢夹砂管道主要用于埋地管和长输管线，具有轻质高强、抗腐蚀、使用寿命长、运行和维修成本低等特点，可为建设工程节约大量资金。

（1）玻璃钢夹砂管道特点
        ①轻质高强：玻璃钢夹砂管道比重为1.65~ 2.0。对于相同管径的单位长度重量，只有碳素钢的1/3、FRP管只有铸铁管的1/5，预应力砼管的1/10，在施工中降低了吊装费用，提高了安装速度等。
        ②水力学特性好：这一特性在给排水领域应用尤为突出，玻璃钢夹砂管道具有比较光滑的内表面，因此其水力特性好。
        ◆可以节省管网泵送费用。对于相同口径的铸铁管，玻璃钢节省泵送费用30%~40%。
        ◆减少管径尺寸。对于输送相同流量，采用夹砂缠绕玻璃钢管道，管径可以减少10~25%，从而节省投资费用。
        ◆缩短泵送时间，尤其适用于集中用水或间隙用水的情况，节省1/3的泵送时间和费用。
        ◆FRP管长期输水不结垢，无需清污，使水质不受二次污染，适合用于输送饮用水。
        ◆耐腐蚀性能好：玻璃钢夹砂管道的耐腐蚀性能优良，减少了防腐费用，延长了使用寿命；同时由于不生锈，使输水水质不受二次污染。还能用于输送污水、泥浆、海水等介质。
        ◆耐压：按工艺要求的压力，设计、制造管道和管件，以工艺要求的1.5倍压力进行水压试验。
        ◆接口密封性好，不渗漏，不会破裂，增加供水安全可靠性。
        ◆无毒，可用于输送饮用水。

（2）玻璃钢夹砂管道应用
        ◆　饮用水输送干线管及配水管
        ◆　污水管道、雨水管道
        ◆　农业灌溉用管

---

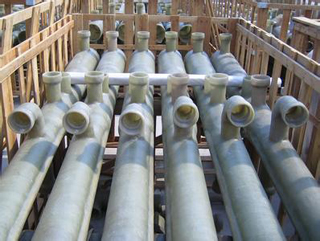

8.3玻璃钢喷淋管

        经过多年研究FGD系统中FRP喷淋管的应用,在保证产品质量的前提下,使吸收塔关键设备FRP喷淋管造价大幅降低并缩短了施工周期。

（1）性能参数：

        产品规格：DN10-DN4000，可根据用户要求设计定制；压力：4.0Mpa以下；耐温:220℃以下；耐磨层厚度大于2.5mm；颜色: 黑色 绿色 淡黄色；与喷嘴连接方式: 法兰、胶接。

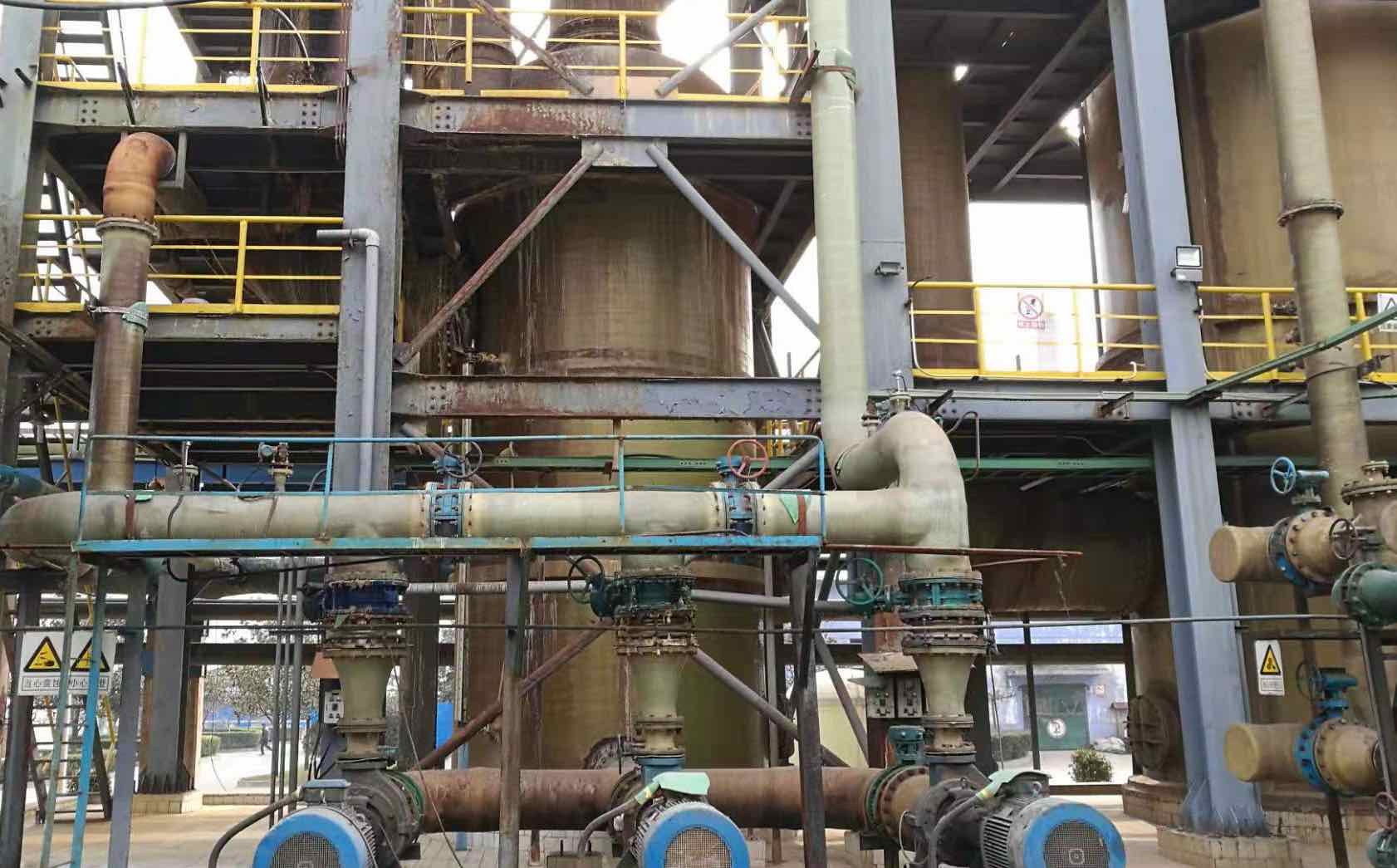

（2） FRP 浆液输送管道
        玻璃钢耐磨管道在湿法脱硫塔外石灰膏浆液输送管道系统中是钢衬胶管道的理想替代材料（丁基橡胶容易老化和脱落而造成腐蚀及管道堵塞）。和钢衬胶管道相比，玻璃钢耐磨管道具有以下优点：

        ①安装方便：玻璃钢有着轻质高强的优点，密度只有钢的1/4，连接方式有法兰连接、承插胶接等方便快捷；

        ②价格优势：同等规格的玻璃钢耐磨管道价格只是钢衬胶管道的75-90%；

        ③无需保温：玻璃钢本身是一种热的不良导体，其热传导系数只有0.48W/m ℃，用在塔外湿法脱硫的管道系统不需要外保温层，不仅节省工程投资，而且提高工程进度；

        ④维护保养方便：玻璃钢耐磨管道无需维护，维修很方便，不需要外防腐，而钢衬胶管道不仅维修困难而且还需要定期做外防腐处理；

        ⑤寿命优势：玻璃钢管道的使用寿命可达20年；

        ⑥产品规格：直径DN15-4000mm；长度:100-12000mm；压力:0-2.4Mpa



---

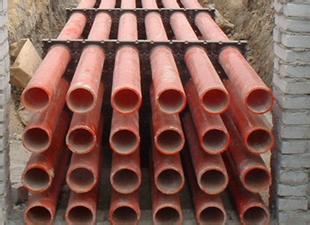

8.4玻璃钢电缆保护管

        电气安装用导管的特点：
        ①强度高、重量轻、不变形、内表光滑等特点，其摩擦系数小，穿缆轻滑，不损伤电缆。
        ②绝缘、无电腐蚀、非磁性。
        ③耐水性好，接头处加橡胶密封圈，适应热胀冷缩，又可防止泥砂进入，可以在潮湿或长期在水中埋设。
        ④阻燃，耐热性好，可在130度高温下长期使用而不变形。
        ⑤使用寿命长，一般可达50年以上。
        ⑥设计采用承插式的连接方式，安装施工方便，由于本产品重量轻，强度高、施工埋设简捷，能妥善解决由于施工时暴露时间长、影响城市交通等问题。
        ⑦适用范围广：玻璃钢电缆保护管适用电缆埋地敷设时作保护管用，也可适用于电缆过桥，过河等高要求环境。采用配套的专用管枕组合，可组成多层多列的多导管排管方式。它是目前城市道路电缆化工程中必不可少的地下电缆保护套管。





---
