双碱法烟气脱硫技术是利用氢氧化钠溶液作为启动脱硫剂，将配制好的氢氧化钠溶液直接打入脱硫塔，通过洗涤脱除烟气中的SO₂来达到烟气脱硫的目的，脱硫产物经脱硫剂再生池还原成氢氧化钠再打回脱硫塔内循环使用。由于双碱法烟气脱硫技术采用钠基脱硫剂进行塔内脱硫，而钠基脱硫剂碱性强，吸收SO₂后反应产物溶解度大，所以不会造成过饱和结晶并引起结垢堵塞问题。





         工艺原理





（1）脱硫过程：



Na₂CO₃+SO₂→Na₂SO₃+CO₂ ① 

2NaOH+SO₂→Na₂SO₃+H₂O ② 

Na₂SO₃+SO₂+H₂O→2NaHSO₃ ③



以上三式视吸收液酸碱度不同而异，碱性较高（pH值＞9）时以②式为主要反应；碱性稍为降低时以①式为主要反应；吸收液为中性甚至酸性（5＜pH值＜9）时，则按③式反应。



（2）再生过程：



Na₂SO₃+Ca(OH)₂→2NaOH+CaSO₃ ④

2NaHSO₃+Ca(OH)₂→Na₂SO₃+CaSO₃+2H₂O ⑤



 式④为第一步再生反应，当pH值＞9时发生式⑤再生反应。



（3）氧化过程：



2CaSO₃+O₂→2CaSO₄  ⑥

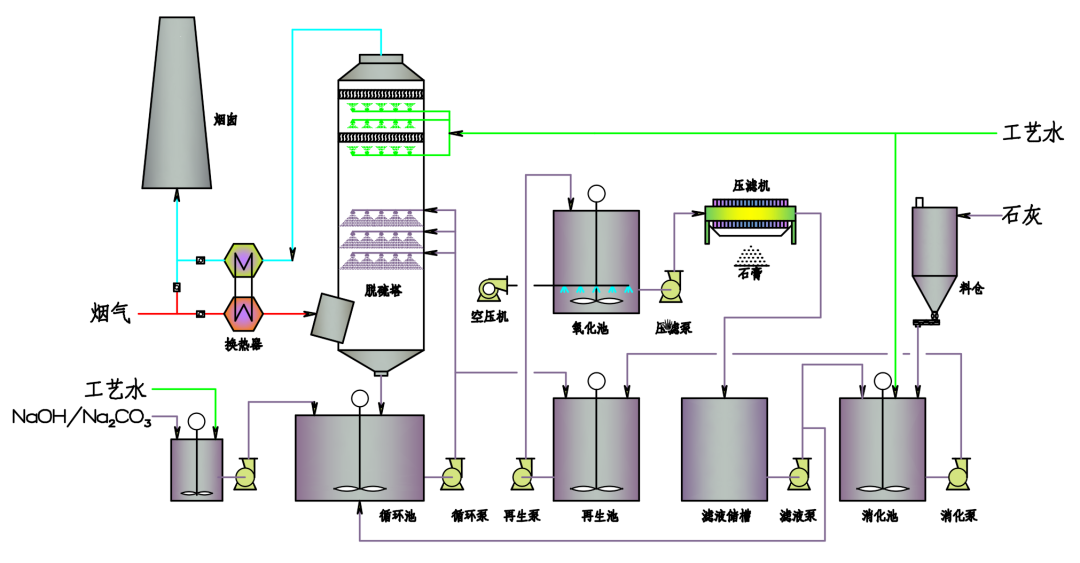

   工艺流程









整个双碱法脱硫工艺由五个工序组成：脱硫工序、再生工序、氧化工序、石膏脱水工序、制浆工序。



①脱硫工序：热烟气在换热器处和脱硫后烟气换热后进入脱硫塔，并在脱硫塔内部与喷淋液逆流接触发生化学反应。烟气经过脱硫段进入除雾段去除烟气中携带的大部分液滴和雾滴后由塔顶排出。



②再生工序：将脱硫循环浆液送至再生池内与石灰浆液（Ca(OH)₂）反应生成石膏（CaSO₃）和氢氧化钠（NaOH）。



③氧化工序：将再生后浆液送至氧化池内与压缩空气发生氧化反应生成CaSO₄ ，从而使石膏能回收综合利用。



④石膏脱水工序：氧化后的石膏送至压滤机进行脱水，石膏回收综合利用，滤清则返回脱硫系统循环利用。



⑤制浆工序：料仓中储存的石灰由计量输送装置输送至消化池内与水配置为20%的浆液待再生工序使用。脱硫系统有一定的钠碱消耗，需定期补充新鲜的钠碱，配置20%钠碱液待用。





    工艺特点





双碱法脱硫工艺具有以下特点：



①系统简便，投资省，适用范围广；

②脱硫效率高，不易结垢，系统运行稳定；

③液气比低，电耗省，运行成本相对较低。

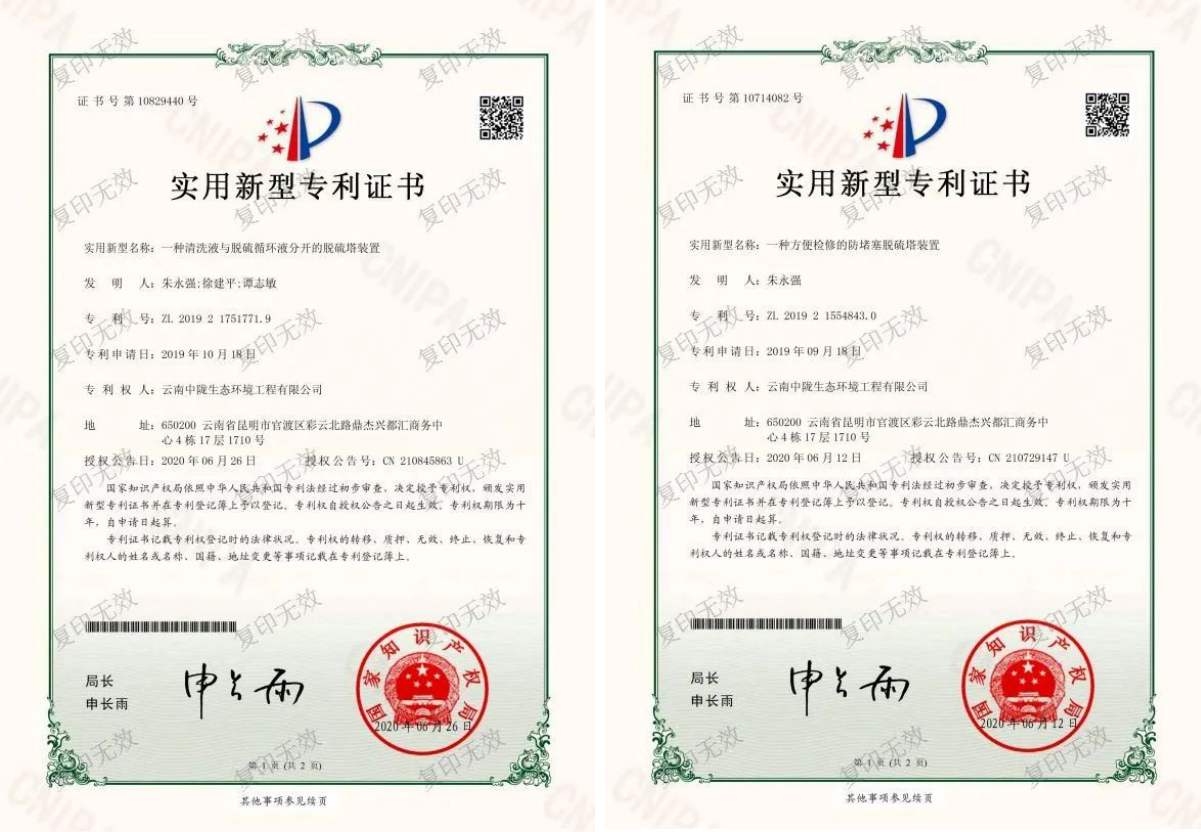

  专利证书









中陇环境已获得由国家知识产权局认证颁发的脱硫工艺专利证书，这些专利成果是中陇环境在脱硫技术领域长期深耕细作、持续创新研发的有力见证，也是中陇环境为众多工业企业提供更具优势、更环保高效的脱硫解决方案的有力支撑。
