中陇环境经典案例 | 冶炼厂焙烧车间脱硫塔改造维修工程项目

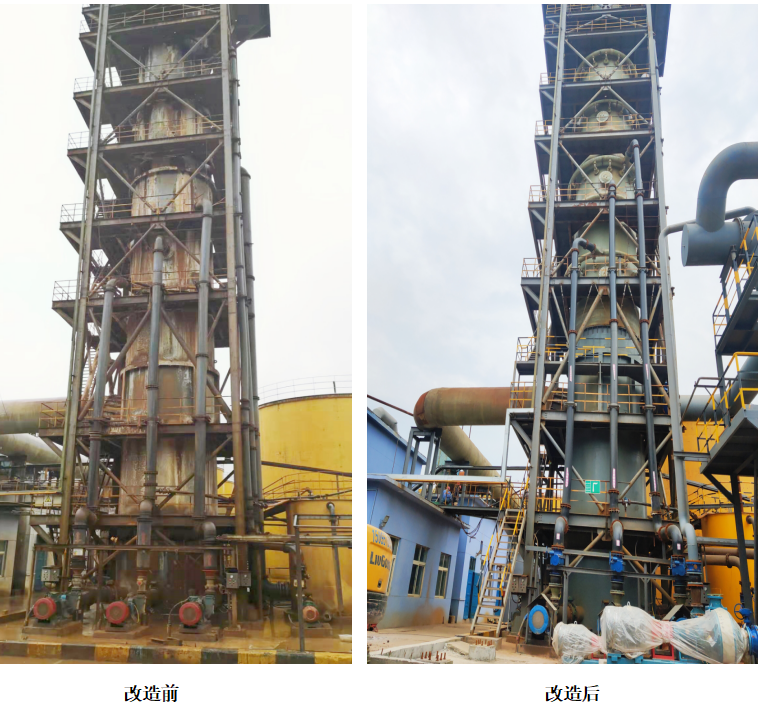

某锌冶炼厂制酸尾气脱硫工段现使用的DN3.8×33m的脱硫塔为碳钢+玻璃鳞片防腐材质，经过几年的使用，塔体多处出现不同程度的渗漏现象，尤其是烟气进气口以上至湿式电除雾器以下的位置，由于稀酸腐蚀和脱硫循环液的冲刷，渗漏情况尤为严重。



原脱硫塔钢架楼梯角度基本在60°以上，人员在操作检修维护时非常不便，且框架和平台经过长时间的腐蚀，出现大面积的锈蚀，存在一定的安全隐患。



另外根据业主方要求对脱硫引风机增设一条旁路烟道，以避免引风机发生故障时引发事故。





本次改造内容包括脱硫塔改造、脱硫塔钢架楼梯改造及脱硫引风机增设旁通烟道。





根据现场实际情况，在满足改造要求的同时考虑降低投资成本，将原脱硫塔分为两段进行改造处理。塔体下段（0～10.5m段）保留原有碳钢塔体及内部衬砖部分，塔体外部进行打磨除锈及刷漆防腐，塔体内部在原有砌筑耐酸砖的基础上砌筑耐酸标砖至10.5m标高处。此段塔体上预留开炉烟气进口并将经过除尘降温处理后的开炉烟气引至脱硫塔内。

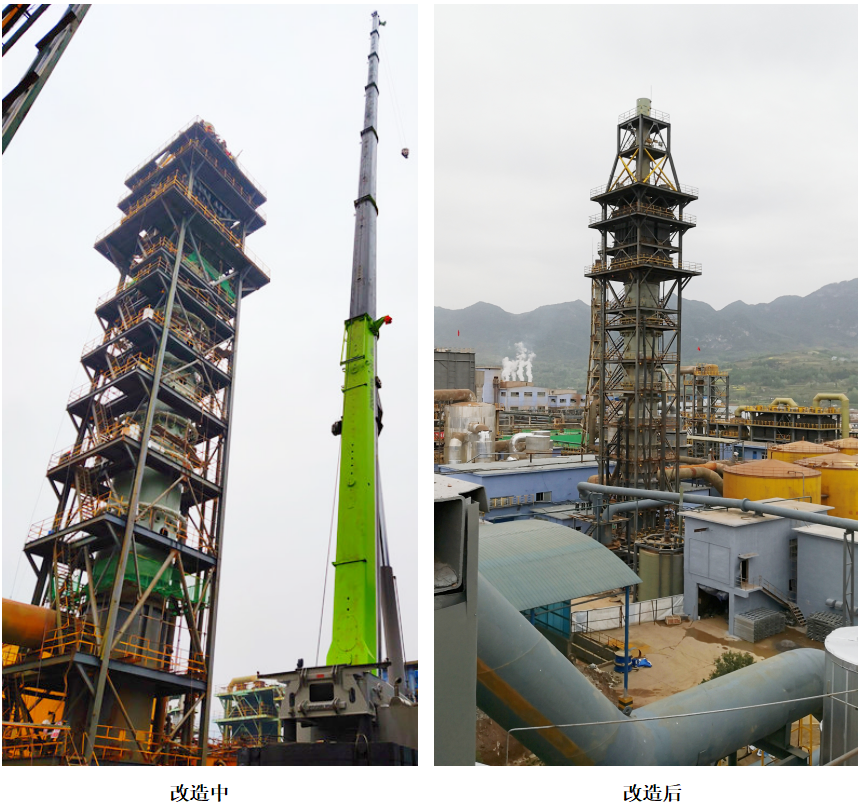

施工过程中因吊装需要，将靠近马路一侧的钢结构框架剪刀撑及+20.5m标高处平台切除，并对电除雾器进行加固。然后将钢制塔体的10.5m～33m标高段进行分段拆除。再之后将φ3.5×22.5m玻璃钢段塔体分段吊装就位，使下段钢结构塔体、中段玻璃钢塔体及上段湿式电除雾器连成一体。最后将钢结构塔架拆除部分进行恢复。





中陇环境根据现场钢架平台实际情况进行设计，将原来的楼梯拆除后重新制作安装角度小于50°的钢梯，保障安全且便于人员操作检修。

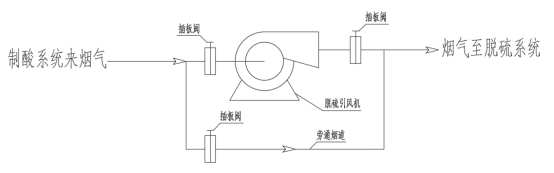

在脱硫引风机进出口及旁通烟道上各安装一套插板阀，当脱硫引风机发生故障时，可及时打开旁通烟道上的插板阀使烟气从旁通烟道流至脱硫系统。由于烟气中酸雾浓度较高，烟道材质采用碳钢外包玻璃钢。通过增设旁通烟道可避免因脱硫引风机发生故障而引发的事故，同时可以更快地对引风机进行维修并恢复生产。旁通烟道流程示意图如下：
