中陇环境经典案例 | 酸雾净化项目



某铜冶炼厂拟对净液工段新建2套酸雾净化装置，对电解工段新建1套酸雾净化装置，用于处理生产过程中产生的酸雾废气。酸雾净化装置选用填料塔并利用氢氧化钠溶液作为吸收剂吸收烟气中的硫酸酸雾，处理后的烟气排放需满足国家相关标准要求。

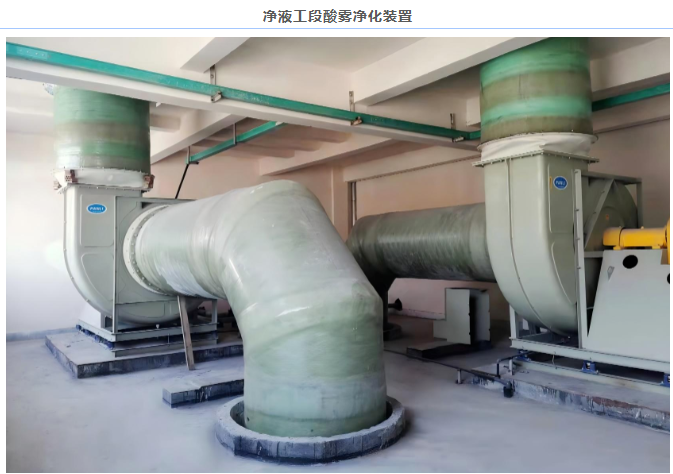

本项目包含2套净液工段酸雾净化装置和1套电解工段酸雾净化装置，服务内容包括系统内所有工艺系统、设备设施、电气控制系统等的设计、制作、运输、安装及调试验收等内容。





本项目利用氢氧化钠溶液吸收烟气中的硫酸酸雾，反应原理为:



H₂SO₄+2NaOH→Na₂SO4+H₂O



吸收反应后的废液送至污水处理站处理，吸收处理达标后的烟气由引风机抽出并送至烟囱排放。

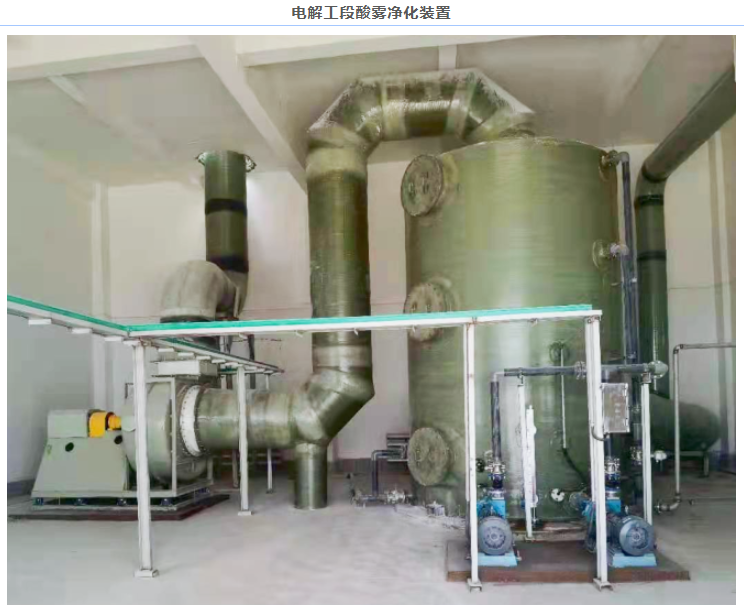

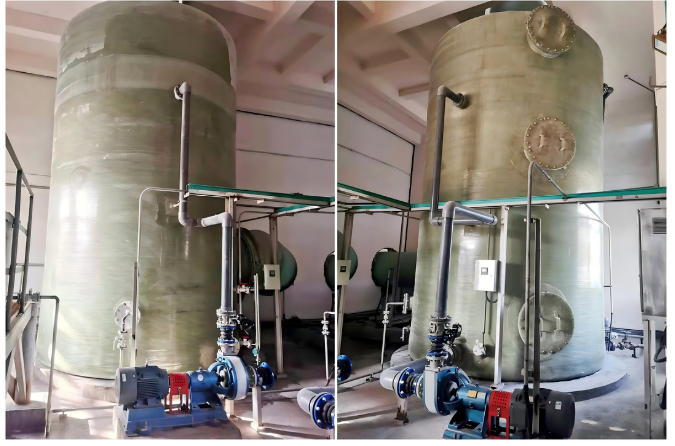

电解/净液工段产生的含硫酸酸雾的废气由收集系统收集后引至酸雾净化装置的吸收塔，塔内设有孔板波纹填料层、喷淋层、除雾器及除雾器反冲洗层。烟气从吸收塔进口进入塔内后与喷淋层喷洒下来的氢氧化钠溶液充分接触并发生化学反应，使硫酸酸雾被吸收，然后通过除雾器层去除烟气所携带的液滴和雾滴后从塔顶部排出。从吸收塔顶部排出的烟气由烟道引至引风机并经引风机传动后送至烟囱排放。



引风机电机采用变频节能电机，通过变频器控制风机的转速以调节风机的风量及风压，既满足工艺要求，又可实现节能降耗。



氢氧化钠溶液在碱液槽内配制，并通过吸收塔内吸收液pH值调节吸收塔内液位将氢氧化钠溶液自动补充进入吸收塔内，用以补充氢氧化钠的消耗。



电解/净液工段各设置一套PLC控制系统并将PLC控制系统信号输送至客户DCS控制系统上以实现集中控制。通过PLC控制系统实现系统的在线监控及系统的自动化控制。
