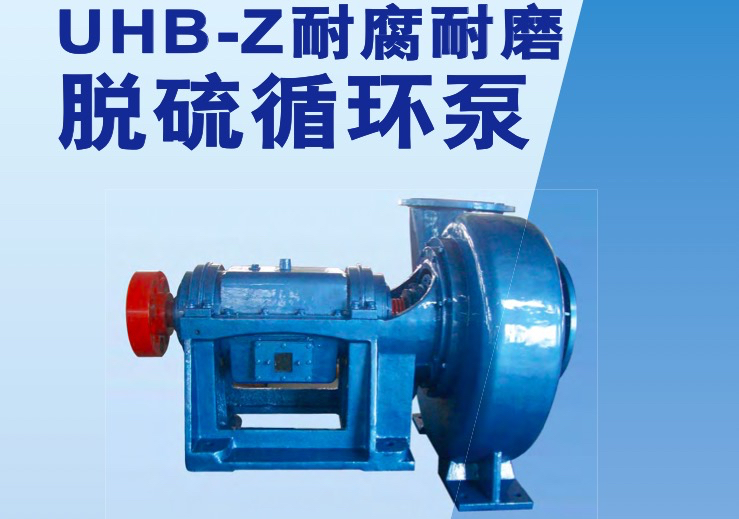

UHB—Z系列耐腐耐磨脱硫循环泵



---

一、产品简介

        UHB—Z系列耐腐耐磨泵是本公司总结了服务于湿式脱硫业八年的经验，又根据脱硫业对耐腐耐磨循环泵的特殊性要求后改进设计的一种专用型泵。脱硫工程中，尤其是冶炼行业的脱硫，对循环泵的要求是耐磨、防腐、密封可靠不泄漏、使用寿命长、检修周期长(1年以上)。根据这些要求，对循环泵的设计作了以下适应性改进设计，其主要内容是：
        ①采用先进的不收缩、不开裂衬里技术专利，使衬在泵壳体内的耐磨耐腐衬里(超高分子量聚乙烯或耐磨聚氨酯)数年不变形，衬层牢固，使泵机械性能、稳定，使用寿命长。解决了泵业界大型非金属耐磨泵容易变形损坏的难题。
        ②对关键的轴密封进行改进，采用了自平衡双端面机械密封，使密封在输送含固料浆的情况下，数年不泄漏、不损坏。(该密封在中试过程中，有6年不损坏的案例)。
UHB-Z系列耐腐耐磨泵，在数十家冶炼脱硫、窑炉脱硫、硫酸工程中使用、运行情况，用户十分满意。例如安徽铜陵一家中日合资公司2001年在脱硫中2台600m³／h泵运行至2004年未出现损坏，2004年又订购数台1600m³／h泵。

      二、  自平衡双端面密封的设计结构及工作原理

        泵的制造技术关键是轴密封技术，为使您了解自平衡双端面密封为什么寿命长、不泄漏的性能，我们把该密封的结构和工作原理向您介绍如下：
        (一)自平衡双端面的设计结构
        该密封的结构极为简单(见图一)

        其主要结构在密封盒腔体中设置一个球形橡胶弹性圈(6)，顶推压紧动静环，球形圈(6)外侧的腔体和泵腔内的液体相通，起到传递流体压力和内冷却(系统)的作用。由密封比压调整环(10)与密封盒压盖(8)及限位螺丝(11)组合成的动静环压紧力调节系统，随时都能对动静环压紧力进行调节。该密封成为结构简单，工作原理科学，功能完备的组合式密封。

        (二)工作原理
        2．1密封寿命长的原理
        泵机在运行时，叶轮的背叶片(1)的离心作用使密封盒腔体(3)中压力降至负压状态，受负压的吸力作用，球形弹性圈径向膨胀，轴向收缩(见图二)作用于静环的顶推力下降，动静环之间的比压降低，降低处于无压接触状态下运行，只有很少的磨擦，磨损极少(我们有过6年不更换动静环的案例)，因此密封寿命很长，而其它钢丝弹簧顶推的机封则无法达到，这样的效果(如果弹簧压紧力低，则泵内压力升高时流体外泄，若弹簧压力增加，可防止高压流体的外泄，但却增加了动静环的磨擦，缩短了使用寿命，是一个很难处理的两难选择。)

2．2开机不泄漏的原理(见图二)

        因为是内安装式机械密封，动环(2)旋转产生的离心力方向与液体的泄漏方向相反，液体受动环(2)离心力的排斥，不能外泄，加之密封部位的流体是负压区，液体不会外泄。
        2．3停车时不泄漏的原理
        停车时，叶轮停止旋转，背叶片功能失去泵腔内密封盒部位的流体(2)由负压转换为常压或高压(水锤的作用)，液体压力对球形弹性体的外球面产生汇压作用(见图三)，使球体径向收缩，轴向伸长顶推静环的压力增大，防止了液体外泄，达到停车不泄漏的目的。

        球形双端面机械密封和其它密封的冷却系统不同点是：在同一组密封上设置了三套冷却系统。一是内冷却系统通过泵腔内的流体冷却密封动静环；二是外置冷却系统，通过外加(存)的冷却水或油来冷却密封； 二是设置外导热结构结合风冷却系统来冷却密封。在安全功能上来说，内外二套冷却系统，只要有一套系统工作，密封就会安全工作。因此，密封安全性优于其它密封。
        为使用户使用外冷却系统可以是外加冷却水，也可以是不接外冷却水管，只注油或注水后，把内部热量传导到散热套上，由风冷系统冷却。

        三、技术性能

        结构特点：钢衬超高分子量聚乙烯(UHMWPE)或聚氨酯橡胶(衬层10-20)mm。
        密封形式：一是自平衡双端面机械密封； 二是集装式机械密封； 三是K型动力密封。用户任选，可以通配通换。
        进口直径：32mm-600mm，流量1Om3/h—5000m3/h，扬程60m以内，用户自选。

        四、适用范围

        适用温度：-20℃-90℃以内的酸碱类介质。
        适用介质工况：20％含固量(体积比)以内的料浆或清液。颗粒粒径在￠6mm之内。
        适用行业：冶炼行业湿法脱硫、硫酸工业、电力湿式脱硫、环保污水、工业废气处理

        五、设备选型

        5.1衬里材料的选定：
        超高分子量聚乙烯(UHWMPE) <---> 一般性磨蚀岗位
        聚氨酯橡胶 <---> 有大颗粒含固量高的岗位，例如排渣系统
        耐磨不锈钢 <---> 温度高于90℃的岗位
        5.2密封的选定：
        ①自平衡机械密封--含固在20%以内的料浆或清液
        ②泵吸入口液位低于泵吸入口中心位置的岗位以及有可能空 运转的岗位选用ZⅠ型带外接冷却水的自平衡机械密封(见图四)。不可能断液和不开空机的岗位选用不带冷却水的自平衡密封。(见图一)
        ③K型动力密封--含固量大的浆体的输送
        ④扬程在2米以上的岗位，请选用G3机械密封。
        5.3型号说明：

        5.4型谱图：

        注：详细选型时请向我公司咨询，详细外形安装尺寸订货后即提供。

        六、安装尺寸图

        七、安装示意图及注意事项

        7.1 安装注意事项：
        ①泵的进出口依次安装阀门及橡胶抗震节(管道补偿器)以方便检修。
        ②在泵的安装顺序上，要先连接进出口管路镙栓，再紧固定脚螺栓，以防连接管路时对泵产生拉伸性应力，损坏泵机，
        ③出口管路距离长(高)的岗位，应在出口处按装上止回阀，以防停车时水锤对泵产生破坏力。
        ④泵的进出口管路的配置：为减少管道流阻、提高管道的输送效率，泵的配管应大于泵进出口一个等级。
        ⑤泵的进出口管路应设重力支撑系统，泵不能承受管道重量。
        7.2、槽位安装示意及注意事项：

高位槽正压状态 特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是UHB-Z型耐腐耐磨泵理想的安装方式。	高位槽负压状态 特点说明：泵安装在储槽的底部，密闭的储槽处于负压状态．这种状态选泵，必须弄清储槽中负压的确切数据，再和本公司联系，方可定型。
低位槽不装底阀装虹吸桶状态 特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一帮助启动的虹吸桶，启动泵之前需将虹吸桶中灌满液体。 用这种安装方法的泵，吸程(指泵吸入口至液面的高度)应控制在1．2m之内。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性好，不能漏水漏气，虹吸桶大小的计算方法如下：V=(3～5)×πd2/4×L， d：进口管直径 ，L：进口管总长，V：虹吸桶容积，根据计算出的容积和现有材料的尺寸，再确定虹吸桶的直径和高度。
低位槽装底阀状态 特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须将泵腔内灌满液体，切不可开空车。在一般情况下，UHB-Z型泵不提倡在这种岗位上使用。

        八、泵的启动、运行及润滑保护

       8. 1、运行前的检查
        试运行前应先用手盘动联轴器或轴，检查转向是否正确，运转是否灵活．如盘不动或有异常声音，应及时检查。检查时先从外部着手检查联轴器是否水平，从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些，太少应加上一些)，边检查边盘动，如果问题依然存在，就要拆泵检查(拆泵时请参照本说明书上的结构简图和拆装程序) ，清理异物，并和本厂联系协商解决办法，同时检查外冷却系统有无加冷却水或加注(存)冷却油。
        8.2、开车步骤
        a．将泵内灌满液体 b．先打开进口阀门
        c．接通电源 d．再打开出口阀门
        8.3、运行
运行中如有异常声音，或有电机发热等不正常情况出现时，也应停机检查，检查方法和步骤同上(运行前检查)。
        8.4、停机
        a．先关闭出口处阀门
        b．切断电源，并及时关闭进口处阀门

        8.5、轴承座的润滑维护
        轴承座中应定期更换润滑油(20#机油)，一般以运行6个月为更换周期。加注润滑油的油位以到油镜中心线为好(见图)。油位太低起不到润滑作用，太高轴功率消耗负荷增加。

        九、各功能组件及使用方法

        十、泵机和密封的拆装程序及运行维护

       10.1、拆装顺序（参见上面的结构图）：
       a. 松开泵盖(1)和泵壳(3)之间的连接螺栓。卸下泵盖。
       b. 松开轴承座(21)和泵壳(3)之间的螺丝和轴承座(21)的底脚螺丝，御下泵壳(3)。
       c. 卸下叶轮，按叶轮工作时旋转方向的反方向，松开叶轮(4)和主轴(6)之间的螺丝，拆卸可用专用工具卡在叶轮叶片上旋转。（如果是带拼帽的叶轮，拆卸方法是：按反转方向拧下拼帽，锁紧螺母，退出叶轮。此结构图可向厂方索取)。
       d. 再依次卸下泵后盖(7)、密封组合(旋动轴套定位螺丝20，顶出轴套)，再依次分解密封组件。
       10.2、安装顺序与拆卸顺序相反，需要注意的是：
       a.将叶轮拼帽拼紧后，检查一下叶轮与泵体之间的间隙，此间隙要求在2mm
       b.安装好泵盖后，检查一下泵盖与叶轮之间的间隙(从出口处往里看)，此间隙应保证在2mm左右，高温介质用泵，此间隙要求在2.5mm左右
       c.叶轮与泵体之间的间隙达不到要求的，可通过增减叶轮与轴套之间的热垫片和调整轴套调节螺母(23)来进行调整
       d.泵盖与叶轮之间的间隙达不到要求的，可通过增减泵体与泵盖之间的垫片来进行调整
       e.手盘动联轴器，直到运转灵活，再按照启动步骤开车
       10.3、运行时的维护：
       a.经常查看外冷却系统工作是否正常，通联冷却水的泵应查冷却水供水是否正常，加注冷却油的泵查看油位是否保持，不足时及时加注
       b.泵在关闭出口阀门时的运行称为闭压运行状态，全塑泵或衬塑泵的闭压运行时间应尽可能缩短，常温介质以不超过10分钟为限，高温介质不要超过5分钟
       c.保持电机上没有水迹，防止电机受潮

---
